AMPIRE Bluetooth Receiver, Cinch (RCA), 12 Volt

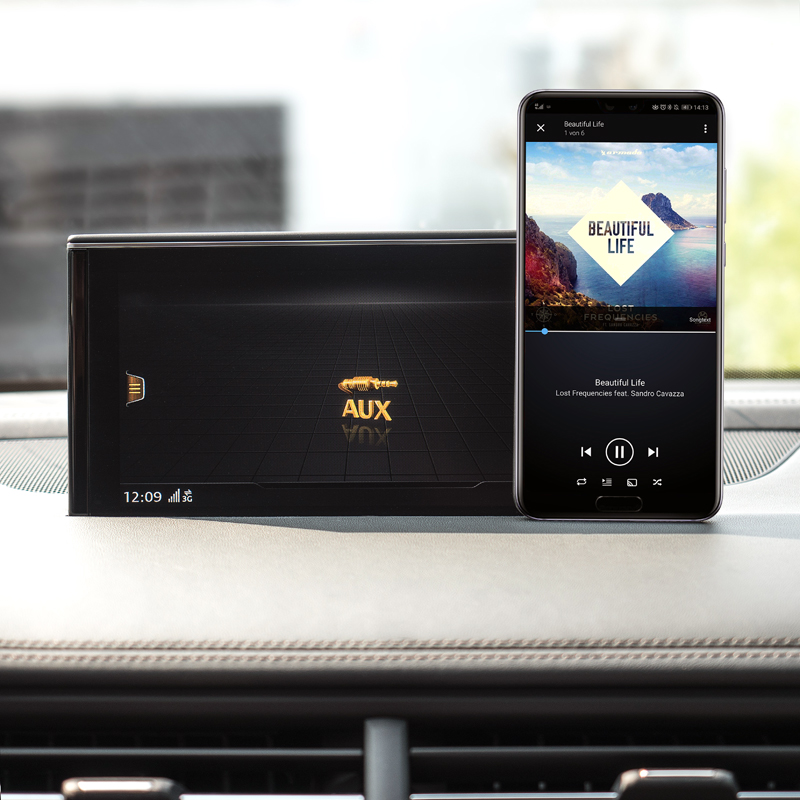

Sie möchten ihre Musik, Hörbücher oder Navigation vom Smartphone drahtlos per Bluetooth im Auto hören können, dann sind die Bluetooth Empfänger der BTR-Serie die Lösung. Sie können an den meisten Navigations- und Autoradioanlagen mit den Bluetooth-Receiver von Ampire kabelloses A2DP Bluetooth Audiostreaming nachrüsten.

Die Verbindung ist leicht eingerichtet und wird automatisch wiederherstellt über Bluetooth 4.0. Die BTR-Serie verwendet das Bluetooth-Protokoll für Kopfhörer bei ihrem Smartphone und beeinflusst die Funktionalität ihrer Bluetooth Freisprecheinrichtung nicht.

Der BTR100 Bluetooth Empfänger ist für Navigations- und Autoradioanlagen mit Cincheingang (RCA) entwickelt worden und einem Bordnetz von 12 Volt.

ANSCHLÜSSE
– Tonausgang: Cinch (RCA)
– Stromversorgung: +12V Zündung (ACC/K15) mit Sicherung 2A
– Remoteausgang: Blaues Kabel +12VDC/20mA

AUSSTATTUNG:
– spritzwassergeschützte Bauform, Marine zertifiziert
– automatische Einschaltung
– automatischer Remote Ausgang
– QDL lizenzierter Bluetooth 4.0 CRS I9chip (CSR8635)
– A2DP in höchster EDR Spezifikation
– BT Audio Streaming auch verlustfreier Files wie Wave, Flac, Lossless, usw.
– Cinch (RCA) Anschlüsse mit Signalausgang 1.0V
– SSID Anzeigename: BTR100
– 10m Reichweite

SMARTPHONE KOMPATIBILITÄT
– Android
– Apple iOS
– Microsoft

OPTIONALES ZUBEHÖR
PRC-1 AMPIRE Bluetooth Fernbedienung
55100-CINCH AMPIRE Entstörfilter

TECHNISCHE DATEN:
– Spannung: +12V DC
– Stromaufnahme inklusive Remoteausgang: <65mA
– Spannung/Strom Remoteausgang: +12V DC, max.20mA
– Bluetooth 4.0
– CSR8635 Chip
– Frequenzbereich: 20Hz-20kHz
– Kodierung: Low Complexity Subband Codec (SBC)
– Bitrate: bis zu 345 kBit/s.
– Audio-Ausgangsspannung: 1V RMS
– Bluetooth 4.0 / Sendeleistung <10mW EIRP
– Abmessungen des Gehäuse: Höhe: 20mm, Breite: 65mm, Länge: 50mm

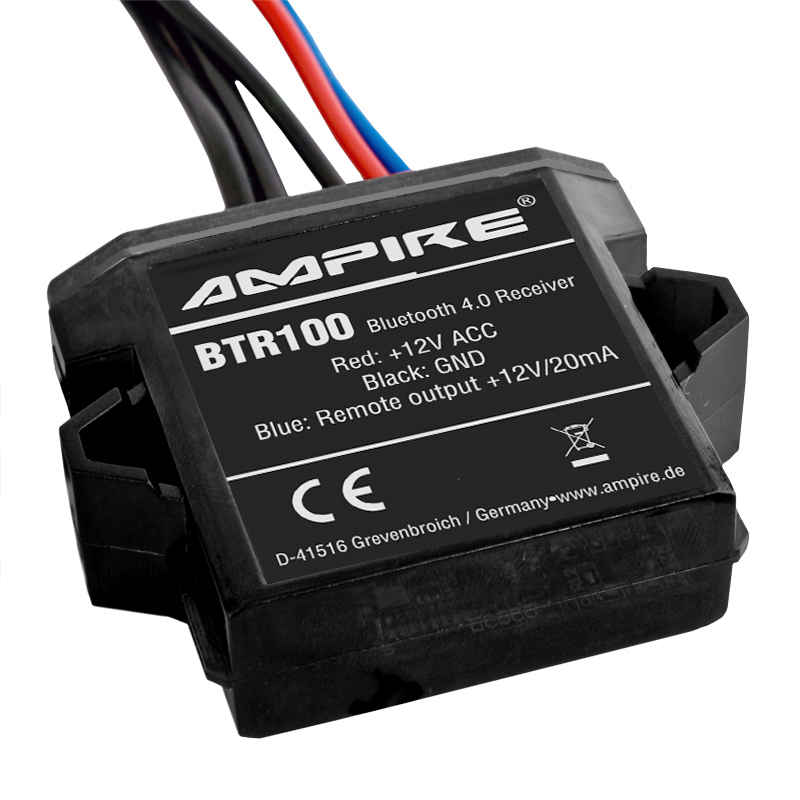

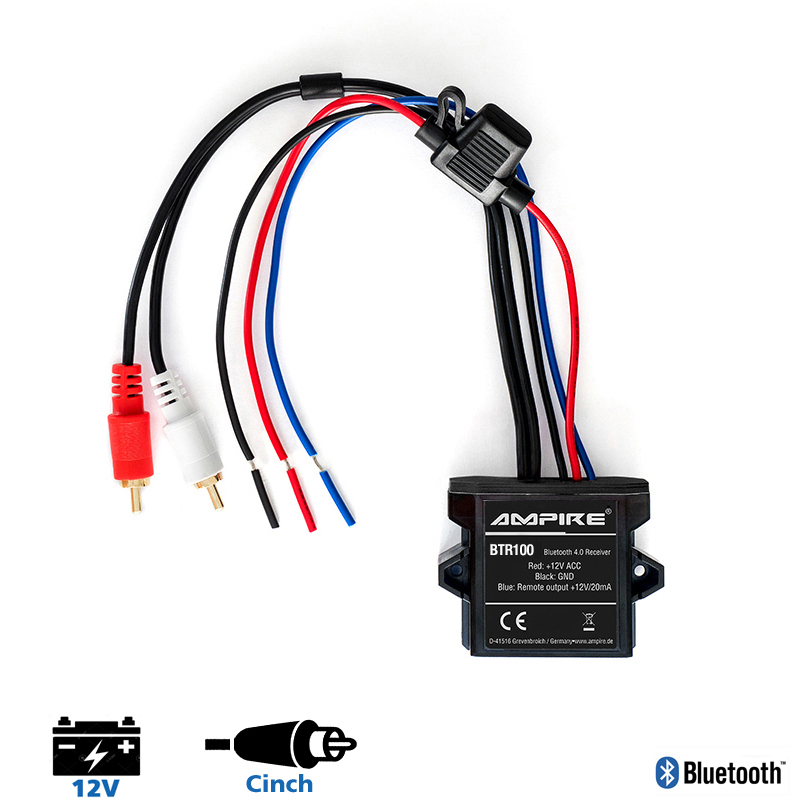

– Blau: Remote-Ausgang +12V/20mA (0,459mm² bzw. 26x 0.15mm), 305mm Länge
– Rot: +12V Zündung (ACC) Sicherung 2A (0,459mm² bzw. 26x 0.15mm), 305mm Länge
– Schwarz: Masse (0,459mm² bzw. 26x 0.15mm), 305mm Länge
– Cinch-Stecker: Rot= rechts, Weiß= links

BLUETOOTH ZULASSUNG:
– Declaration ID D025151
– Referenced Qualified Design ID 56386
– Listing Date 08 December 2014

GERÄT ANLERNEN:
– vergewissern Sie sich, das Bluetooth an Ihrem Gerät eingeschaltet ist
– schalten Sie die Zündung ein
– die LED (6) blinkt blau (Pairing Modus)
– wählen Sie zum Verbinden im Bluetooth-Menü Ihres Gerätes “BTR100” aus
– nach erfolgreicher Verbindung, leuchtet die LED dauerhaft und ein einzelner Piepton ertönt über das Audiosystem

HINWEIS:
– bis zu 9 Geräte lassen sich mit dem BTR100 verbinden, es kann aber immer nur ein Gerät Musik streamen.
– der BTR100 erinnert sich immer an das zuletzt angelernte Gerät und verbindet sich nach dem Einschalten automatisch
– eine Verbindung zu einem anderen Gerät muss manuell durchgeführt werden, wie oben beschrieben
– wenn das verbundene Gerät für mehr als eine Minute außer Reichweite ist, wird automatisch die Verbindung unterbrochen und der BTR100 geht in den Pairing Modus [die LED (6) blinkt] – nur in Fahrzeugen einsetzbar und nicht im Dauerbetrieb

BEDIENUNG:
– alle Einstellungen, wie die Lautstärke, die Musik-Auswahl und Play/Pause nehmen Sie an Ihrem Gerät vor
– der BTR100 kann außer Sicht installiert werden, denn er besitzt keine Regler oder Tasten, die bedient werden müssten.
